Описание

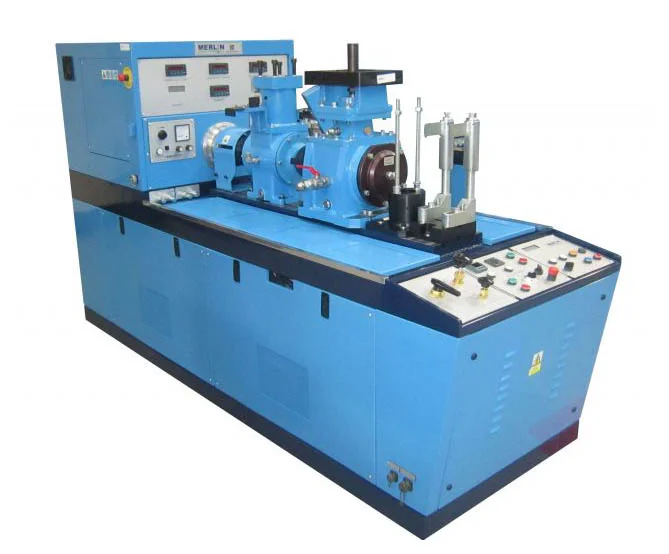

Тестовата платформа Merlin H12-30E е проектирана основно за тестване на тежки дизелови инжектори, както и V-образни или единични цилиндрови инжектори. На разположение са различни мобилни устройства за монтаж и калибриране на инжектори, както и монтажни скоби и приставки за инжектори, за да се осигури тестване на различни типове инжектори. Налични са опции за 4, 6, 8, 16 и 18 цилиндъра. Дистанционният контролен панел повтаря функциите за стартиране/спиране на двигателя, преброяване на изстрелите и контрол на скоростта, но само и е предназначен за монтаж от двете страни на работната маса. Когато се включи в контактите, съответните контроли на предния панел се деактивират. В тестовия резервоар са поставени два нагревателни елемента от 2,5 kW. Цифров контролер, базиран на микропроцесор, с термопара. ИНЖЕКЦИЯ: Инжектирането се извършва чрез мобилната единица за монтаж на цилиндър от серия R. Устройството приема стандартни инжектори за многоцилиндрови горивни помпи, като „T“, „S“ и плочи за измерване на отворите. Включен е здрав механизъм за регулиране и избиране на клапа за тестване на единични цилиндрови горивни помпи. Инжекторите за единични цилиндри са разположени дистанционно върху универсална поставка, монтирана върху основата на тестовата маса. МЕРЕНЕ: Меренето се извършва чрез мобилната единица за калибриране от серия C. Клапани за измерване на обема с електромагнитно управление. Устройството има 12 градуса от 0 до 1000 мм³, предназначени за многоцилиндрови помпи. Има 3 допълнителни градуса за тестване на единични помпи: 200 мм³, 1000 мм³ и 7000 мм³. Електронна единица за преброяване на изстрелите с диапазон от 1 до 9999, която се регулира в избираеми стъпки, дисплеят показва намаляващ брояч.
